高頻焊管的焊接是利用高頻電流所產生的集膚效應和相鄰效應，將鋼板和其它金屬材料對接起來的新型焊接工藝。
高頻焊接技術的出現和成熟，直接推動了直縫焊管產業的巨大發展，它是直縫焊管(ERW)生產的關鍵工序。
高頻焊接質量的好壞，直接影響到焊管產品的整體強度，質量等級和生產速度。高頻焊管一般是指高頻直縫電阻焊鋼管是熱軋卷板經過成型機成型后，利用高頻電流的集膚效應和鄰近效應，使管坯邊緣加熱熔化，在擠壓輥的作用下進行壓力焊接來實現生產。
高頻電阻焊接的鋼管，與普通焊管焊接工藝不一樣，焊縫是由鋼帶本體的母材熔化而成，機械強度比一般焊管好。

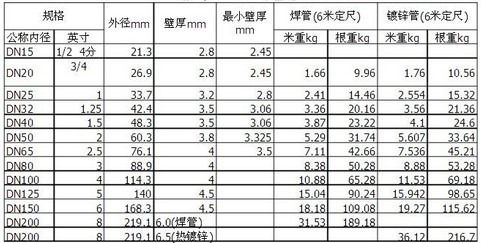

高頻焊管外表光潔、精度高、造價低焊縫余高小，有利3PE防腐涂層的包覆。高頻焊接鋼管與埋弧焊管的焊接方式有顯著的不同。由于焊接是在高速下瞬間完成，保證焊接質量的難度大大高于埋弧焊接方式。高頻焊管規格
高頻焊接設備就是用于實現高頻焊管焊接的電氣—機械系統，高頻焊接設備是由高頻焊接機和焊管成型機組成的。其中高頻焊接機一般由高頻發生器和饋電裝置二個部分組成，它的作用是產生高頻電流并控制它;成型機由擠壓輥架組成，它的作用是將被高頻電流熔融的部分加以擠壓，排除鋼板表面的氧化層和雜質，使鋼板完全熔合成一體。
高頻焊管焊接要求 分析高頻焊管在生產中對焊接質量有什么要求：
1 輸入熱量
因為焊接工藝的主要參數之一,即焊接電流(或焊接溫度)難以測量,所以用輸入熱量來代替,而輸入熱量又可用振蕩器輸出功率來表示:
N = Ep·Ip
式中 N——輸出功率,kW;
Ep——屏壓,kV;
Ip——屏流,A〔1〕
當振蕩器、感應器和阻抗器確定后,振蕩管槽路、輸出變壓器、感應器的效率也就確定了,輸入功率的變化同輸入熱量的變化大致是成比例的。
當輸入熱量不足時,被加熱邊緣達不到焊接溫度,仍保持固態組織而焊不上,形成焊合裂縫;當輸入熱量大時,被加熱邊緣超過焊接溫度易產生過熱,甚至過燒,受力后產生開裂;當輸入熱量過大時,焊接溫度過高,使焊縫擊穿,造成熔化金屬飛濺,形成孔洞。熔化焊接溫度一般在1350～1400℃為宜。
2 焊接壓力
焊接壓力是焊接工藝的主要參數之一,管坯的兩邊緣加熱到焊接溫度后,在擠壓力作用下形成共同的金屬晶粒即相互結晶而產生焊接。焊接壓力的大小影響著焊縫的強度和韌性。若所施加的焊接壓力小,使金屬焊接邊緣不能充分壓合,焊縫中殘留的非金屬夾雜物因壓力小不易排出,焊縫強度降低,受力后易開裂;壓力過大時,達到焊接溫度的金屬大部分被擠出,不但降低焊縫強度,而且產生內外毛刺過大或搭焊等缺陷。因此應根據不同的品種規格在實際中求得與之相適應的最佳焊接壓力。根據實踐經驗單位焊接壓力一般為20~40MPa。
由于管坯寬度及厚度可能存在的公差,以及焊接溫度和焊接速度的波動,都有可能涉及到焊接擠壓力的變化。焊接擠壓量一般通過調整擠壓輥之間的距離進行控制,也可以用擠壓輥前后管筒周差來控制。
3 焊接速度
焊接速度也是焊接工藝主要參數之一,它與加熱制度、焊縫變形速度以及相互結晶速度有關。在焊管時,焊接質量隨焊接速度的加快而提高。這是因為加熱時間的縮短使邊緣加熱區寬度變窄,縮短了形成金屬氧化物的時間,如果焊接速度降低時,不僅加熱區變寬,而且熔化區寬度隨輸入熱量的變化而變化,形成內毛刺較大。在低速焊時,輸入熱量少使焊接困難,若不符合規定值時易產生缺陷。
因此在焊管時,應在機組的機械設備和焊接裝置所允許的最大速度下,根據不同規格品種選擇合適的焊速。
4 開口角
開口角是指擠壓輥前管坯兩邊緣的夾角,開口角的大小與燒化過程的穩定性有關,對焊接質量的影響很大。
減小開口角時,邊緣之間的距離也減小,從而使鄰近效應加強,在其它條件相同的情況下便可增大邊緣的加熱溫度,從而提高焊接速度。開口角如果過小時,將使會(huì )合點到擠壓輥中心線的距離加長,從而導致邊緣并非在最高溫度下受到擠壓,這樣便使焊接質量降低,功率消耗增加。
實際生產經驗表明,可移動導向輥的縱向位置來調整開口角大小,通常在2～6°之間變化。在導向輥不能縱向調整的情況下,可用導向環厚度或壓下封閉孔型來調整開口角的大小。
